系统集成方案

1.1总体要求

提供安全、舒适、节能的办公环境；

提供先进、畅通、多样而完善的内外通信手段；

建立完善、先进、灵活的会议及多媒体设施；

提供全面、综合的信息获取和服务；

提供高效的管理及手段；

可构建以下智能化弱电系统：

综合布线系统（含内网、外网、电话）

通讯网络系统

计算机网络系统

有线电视系统

安全防范系统（含监控、报警）

一卡通系统（门禁、考勤、一卡通）

停车场管理系统

公共广播系统（带消防联动）

多媒体会议系统

不间断电源和防雷系统

机房工程

传媒信息发布系统

触摸屏查询系统

楼控系统

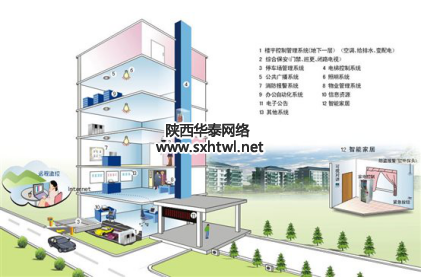

1.2智能楼控系统

　　楼宇自动化控制系统就是对大厦内的各种机电设施进行全面的计算机监控管理，如空调制冷系统、给排水系统、变配电系统、照明系统、电梯、消防、安全防范系统等；通过对各个子系统进行监控、控制、信息记录，实现分散节能控制和集中科学管理，为建筑物用户提供良好的工作环境，为建筑物的管理者提供方便的管理手段，从而减少建筑物的能耗并降低管理成本。

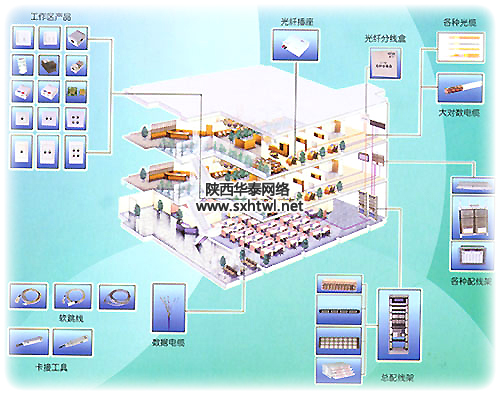

1.3综合布线系统设计

　　综合布线系统主要提供高性能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通讯等各种信号的传输，并能适应不断发展的网络技术的需要。综合布线系统一般包括政府内网、外网、和电话点。

　　系统建立一套为语音和数据等信号传输，具有高速、灵活、可扩展的模块化介质通路。主要服务于通信网络、计算机网络及办公管理系统。布线采用6类或以上系统，提供足够满足若干年应用需求的语音和数据等信号传输服务平台。信息中心机房与各楼层配线间采用万兆多模室内光纤作为数据主干。语音信息干线系统由通讯机房布放大对数缆作为语音主干。

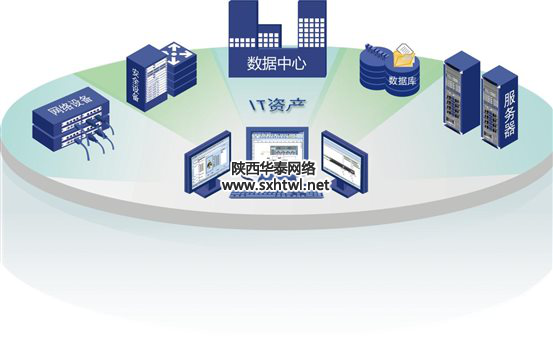

1.4计算机网络系统

　　设置计算机网络中心机房，内设核心交换机、服务器等网络设备。信息传输网络应能充分满足各使用单位的工作要求，实现信息交换，内部资源共享及INTERNET接入，以提高办公效率，实现无纸化办公，同时也为支持多媒体的应用提供了载体。系统结构应具备技术先进成熟、扩展灵活、结构清晰、易于管理，充分满足内部办公OA系统及中泰化学ERP等系统软件运行要求。

　　部分区域设无线局域网，可以使办公用计算机具有移动能力，在网络范围内可实现计算机漫游。

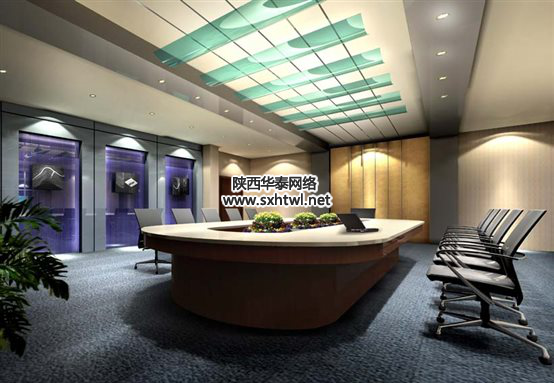

1.5多媒体会议系统设计

　　智能多媒体会议系统，实现了数字会议系统与中央控制系统的无缝连接，整合了包括音响扩声系统、会议讨论系统、同声传译系统、投票表决系统、自动跟踪摄像系统、多媒体视频系统以及网络视频会议系统等多个子系统；在无线触摸屏操控下，通过中央集成控制系统将以上各子系统与整个会议环境有机的结合成为一个整体，实现了会议的智能化管理。

　　中央控制系统

　　中央控制设备集中了灯光、机械、投影及视音频控制手段于一体，为使用者提供简单、直接的控制方案，令使用者能方便地掌握整个空间环境各设备的状态及功能。它以控制总线与各个设备相联接，接受操控者发出的控制要求，然后向各个延伸控制设备及被控设备发出控制指令。所有控制功能通过专用系统软件编程而成，具体控制可通过彩色液晶触摸屏或普通PC机实现。

　　◇可根据需要控制各类视音频设备的操作（如播放、停止等简单功能及对设备进行设置等高级调整）；

　　◇可根据需要，通过对各类专业矩阵及相关设备的控制，完成各类音/视/计算机信号的切换、调整信号通路；

　　◇通过继电器控制器，完成对电动窗帘、电动屏幕的控制以及电磁锁的开关和通电单透玻璃的控制；

　　◇通过RS485接口，利用摄像头的云台，实现会议室的摄像头的变焦以及全方位的旋转，摄像头的视频信号通过音视频矩阵切换器切换输出到显示设备上。

　　◇通过温度卡配合温度探头可以测试室内的温度，并可实现在触摸屏上的切换显示。

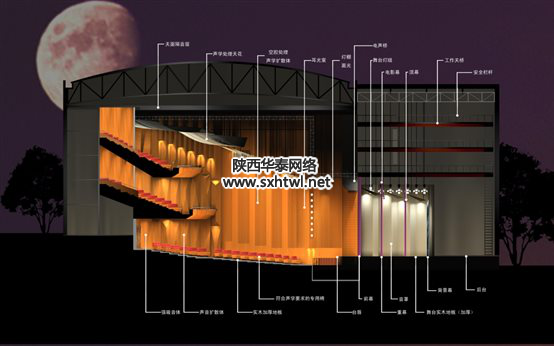

　　音响扩声系统

　　多功能会议厅的音响效果需满足国家厅堂扩声系统设计的声学特性指标标准。扩声系统设计通常都从声场设计开始，因为声场设计是满足系统功能和音响效果的基础，涉及扬声器系统的选型、供声方案和信号途径等，是非常复杂繁琐的工作。由于计算机技术的飞跃发展，现在可采用专门的声学软件工具进行计算，以获得满足预期要求的声场设计方案。扬声器系统确定后，才能进行功率放大器驱动功率的计算和驱动信号途径的确定；然后再根据驱动功率的分配方案进一步确定信号处理方案和调音台的选型等。

　　手拉手会议讨论系统

　　系统中所有话筒之间都用专用线串联起来，最后到会议主机，如同手拉手一般。在进行中大型团体会议交流时，会议发言者众多，手拉手会议发言系统能保证每个人发言很方便，同时又便于会议管理。系统一般由1个主席发言机（控制机）控制多个代表发言机。

　　投票表决系统

　　在会议讨论系统的每台设备上增加投票表决功能，用来进行选举及投票会议。

　　同声传译系统

　　用来进行国际间会议交流。使用多语种的参会代表一起开会的过程中，当使用任意一语种的代表发言时，由同声翻译员即时翻译成其它语种，通过语言分配系统送达每一个参会代表前，使其可以选听自己所懂的语言，达到多语言交流的目的。该系统是在会议讨论系统的每台设备上增加了同声传译系统中的语言通道选择功能，并相应增加以下的设备构成。

　　自动跟踪摄像系统

　　自动跟踪摄像系统可为会议提供高质量的现场视频图像信号资源。它能通过数字发言系统激活，在无人操作的情况下准确、快速地对发言人进行特写。其采集到的信号可输出给大屏幕背投影系统及远程视频会议系统。

　　一般来说，自动跟踪摄像系统要求在会议桌的顶部纵向安装几台高速半球摄像机，主要作用是采集发言人的特写。在会议室大屏幕上方安装一台全景固定摄像机，用来在无人发言时拍摄全场画面。

　　多媒体视频系统

　　随着电脑技术的发展，多媒体视频系统已成为现代会议系统不可或缺的部分，其内容主要包括可联电脑的投影系统，实物投影系统，智能白板等，以满足现代化信息交流的需要。通过它可以把已有的其他信号，如闭路电视，广播电视、网络电视会议信号等送入该多媒体会议系统；还可把每个会场的多媒体会议信号送出到网络出口，进行网络电视会议交流。

　　远程视频会议系统

　　远程视频会议系统利用通信线路实时传送两地或多个会议地点与会者的形象、声音、以及会议资料图表和相关实物的图像等, 使身居不同地点的与会者互相可以闻声见影, 如同坐在同一间会议室中开会一样。

　　基于IP网络的远程视频会议系统，由若干多媒体会议终端、IP网络和多点控制服务器组成。会议终端是指配有视频采集设备摄像机和编解码卡、音频输入输出设备话筒和音箱以及终端应用程序的多媒体PC；多点控制服务器是一台高性能服务器。一个典型的集中式多点会议是所有终端以点对点方式向多点控制服务器发送视频流、音频流和控制流，多点服务器则遵循一定的控制协议对会议进行集中式管理，进行混音、数据分配以及视频信号混合和切换，并将处理结果送回参加会议的终端。

1.6计算机机房建设系统设计

　　建设项目包括机房装饰装修、机房供配电及照明系统、机房接地防雷系统、机房UPS系统、机房空调系统、机房新风系统、机房场地设备及环境监控系统、机房安全技防（机房门禁、电视监控）系统、机房综合布线系统、机房KVM系统。

机房设计如下功能区域：

机房的平面布局

机房结构装饰装修

机房供配电系统

机房防雷，接地系统

机房空调，新风系统

机房不间断电源系统

机房环境及设备监控系统

机房综合布线系统

机房KVM控制系统

机房消防系统

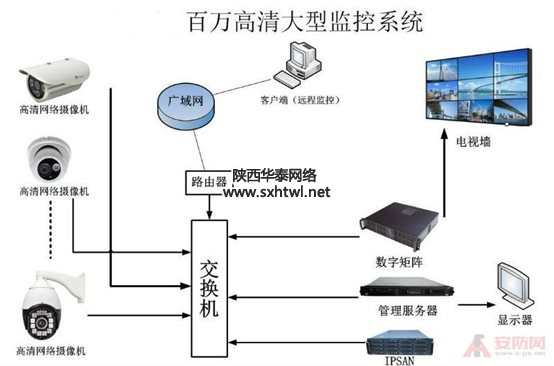

1.7安全防范系统系统设计

　　闭路电视监控系统应该是要求全方位、全天候、集防盗、防抢、监控于一体的立体安全防范系统，安防系统应该满足以下的功能需求：

　　1、根据建筑安全规范要求，对在大楼的各主要场所安装监控系统，将各摄像头点对点地传输到控制中心电视墙上，同时，在控制室无人值班时，应能自动监控物体，摄像系统应能自动打开，并对该场所实施录像，同时，能够进行声音报警。

　　2、系统中的画面显示应能够任意编程，能自动/手动切换，在画面上应有摄像机的编号，摄像机的部位地址及时间、日期等。

　　3、根据建筑公共安全防范要求，对大楼进行公共安全防范。

　　4、监控系统应能与报警系统联动，能根据需要自动/手动把现场录像切到指定的监视器上监视，并根据需要，能够自动/手动录像。

　　5、前端摄像机的外观及安装方式应根据不同区域合理考虑与环境协调，要求美观、隐蔽，并且配备独立的后备式电源，能定时自动录像。

　　6、各种监控手段的采用应在监控中心得到控制。整个系统应具有扩展性好，联网方便，适应能力强及系统整体功能的升级能力。系统应具有使用、维护、操作方便，性能、价格比高。为使整个系统充分发挥功效，应做到人防、技防、物防三者相结合。

1.8通信网络系统

　　采用先进的数字程控交换机，提供开放的应用平台，满足系统扩容及功能扩展；具有多种用户及中继接口，满足各种通信协议，提供全面的用户功能，并可根据用户的具体需求作相应的设备配置和功能设定。

　　通过程控电话交换机建立电子话务员、语音信箱、无线通信、多媒体通信，实现电视电话会议等功能。在办公室等处设内线电话，重要及对外联系较多的部门设直线电话。

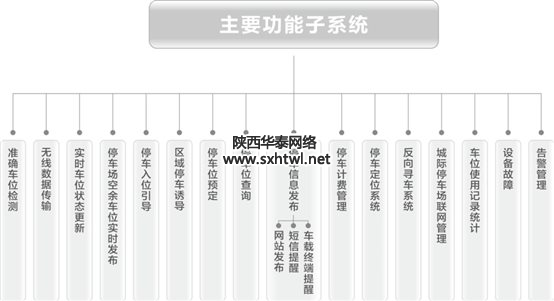

1.9停车场管理系统设计

　　采用非接触式IC卡停车场方案， IC卡中不需要电池，使用时卡片也不与读卡设备接触，仅需在读卡器前7-10厘米左右晃动即可，卡片中可按分区记录不同的信息，每张卡具有唯一性、不可复制性，具有方便快捷、保密性好、灵敏度高、使用寿命长、形式灵活、收款准确可靠、功能强大等众多优点，将取代磁卡、接触式卡成为新一代产品的主流。内部车辆使用的月租卡、外部车辆使用的临时卡均采用基于MIFARE技术的非接触IC卡。

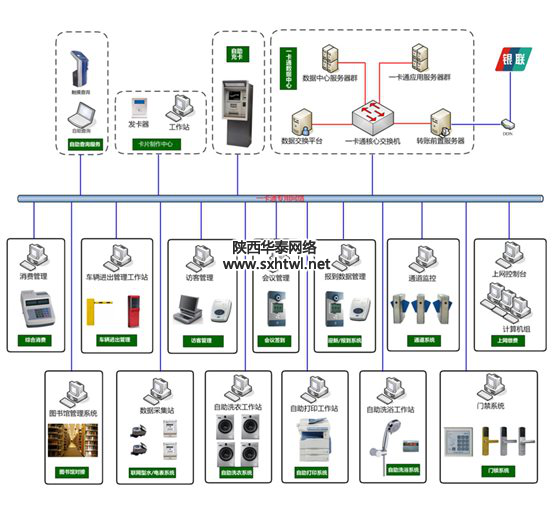

1.10一卡通系统设计

　　现代化的建筑离不开现代化的管理手段。本着网络集成化、通用性、可靠性、可扩展性、先进性的设计原则，设计了非接触式智能卡一卡通管理系统来实现安全防范和物业管理的要求。

　　非接触式智能卡“一卡通”管理系统（简称一卡通）是信息技术、电子通讯技术发展的产物，是实现物业管理、安全防范管理的有效措施，该系统在使用时，卡片不与设备直接接触，只需在设备前晃动，系统即可采集到所需信息，实现门禁、考勤、停车场管理、POS餐饮消费管理等诸多功能。因其高度安全、适用面广、极为方便的使用和管理方式，被广泛应用于银行、宾馆、高档写字楼、智能化小区、工厂等重要场所。该系统已成为楼宇弱电系统的重要组成部分，也是楼宇实现现代化管理的重要标志。

1.11背景广播系统设计

　　对于办公楼来说，整个背景音响及紧急广播系统的设计定位基于以下功能要求：

　　日常广播功能：为公共区域提供服务性广播（音乐、娱乐）和业务性广播（寻人、寻物启示、通知）。具有分市呼叫功能、音量控制。

　　紧急广播功能：为公共区域提供紧急广播。系统预制火灾报警的数字合成语音，自动火灾报警联动，关联市域的报警联动。

1.12有线电视系统设计

　　作为现代化智能建筑（群），有线电视接收系统是其中不可缺少的一部分。在传统方案的有线电视传输系统中，一般由以下二部分组成：干线传输系统、用户分配网络。随着信息化技术的高速发展，CATV网络的功能逐渐强大，并且朝着CATV双向交互性发展。在今后的CATV网上，人们可以通过电视来实现视频点播、民意测验、家庭咨询、可寻址加解扰、可视电话、可视会议等多种交互性功能。

1.13不间断电源及防雷系统

　　供电系统质量的好坏，将直接影响大楼办公的计算机系统正常、可靠的运行，也影响机房内其它附属设施的正常工作，同时机房对接地、雷电防护、机房屏蔽等均有特定要求。为了保证出版大厦的可靠运行，必须建立一个优质、稳定、安全、可靠的供配电系统。

　　根据要求，防雷工程不考虑外部防雷，电源做三级保护，分别为一、二、三级电源保护，并对机房计算机网络系统的核心交换机、次级交换机、机房内的服务器进行保护。

1.14数字媒体信息发布系统设计

　　数字媒体信息发布系统独有的分布式区域管理技术真正实现了同一系统中不同终端区分受众的传播模式。通过该系统，用户可以轻松地构建网上多媒体信息发布和播放系统，提供高质量的多媒体服务。

　　数字媒体信息发布系统将视频、音频信号、PPT、FLASH、Word、Excel、图片信息和滚动字幕等各类组合的多媒体节目源通过网络传输到媒体播放端，然后由播放端将组合的多媒体信息在相应的显示终端设备上（如液晶、等离子、PDP、液晶电视、背投等）播出。这种信息发布模式融合了多媒体信息的多样性和生动性，还能实现信息发布的远程集中管理和内容的随时更新，使得新闻、图片、天气预报、通知等各类即时信息的随时插播成为可能，能够在第一时间将最新鲜的资讯传递给受众。

1.15触摸屏查询系统

　　触摸查询系统实质是一种自助式查询的硬件实现通过软件的辅助，使查询者能够按自身的要求，依照系统的提示找到自己所需的资料。是向公众发布公共信息的良好方式。其特点是直观、形象、快速、美观、实现办事大厅、服务窗口、公共场所的政策法规发布、动态信息发布。
