Aruba 510系列无线接入点

超高Wi-Fi 6（802.11ax）性能，双射频，绿色 接入点能效

 Aruba Wi-Fi 6接入点为所有面临更多物联网和移动性需求的组 织提供高性能连接。通过最高2.69Gbps（HE80/HE20）的实际 聚合数据速率，Aruba Wi-Fi 6接入点能够提供任何企业环境需 要的速度和可靠性。

惊人效率

通过最大程度地提高Wi-Fi效率，并显著降低客户端之间对空口 时间的竞争，510系列接入点专门设计用于优化用户体验。

关键特性

• 2.69Gbps最高实际速率（HE80/HE20）；

• WPA3和Enhanced Open安全性；

• 用于解决Wi-Fi 6和Wi-Fi 5粘滞客户端问题的专有技

术；

• 正交频分多址接入（OFDMA）和MU-MIMO提高多

用户效率；

• 基于蓝牙5和Zigbee的IoT支持。

Aruba Air SliceTM用于扩展OFDMA保障 通过将资源单位（RU）分配到具体流量类型，基于无控制器模 式（Instant）的接入点能够提供具有SLA级别的应用性能。结合

Aruba策略实施防火墙（PEF）和7层深度包检测（DPI），识别 用户角色和应用程序，接入点将动态分配所需带宽，非Wi-Fi 6客

户端也能够从中受益。

 基于控制器模式的接入点将在未来Air SliceTM软件版本中获得支 持。

多用户MIMO（MU-MIMO）

与Wi-Fi 5（802.11ac Wave 2）接入点一样，510系列接入点支 持下行链路MU-MIMO。这带来的额外益处是能够成倍提高现在

能够发送流量的客户端数量，从而优化客户端到接入点的空间流 多样性。

Wi-Fi 6和MU-MIMO感知客户端优化

Aruba基于人工智能（AI）的ClientMatch专利技术能够将支持

Wi-Fi6的设备引导到最佳可用的接入点，从而消除粘滞客户端问 题。使用会话衡量指标，基于可用带宽、应用程序类型和流量类 型，将移动设备引导向最佳接入点，即便在用户漫游时也同样有 效。

Aruba高级蜂窝网络共存（ACC） 这个功能使用内置滤波器，自动将来自蜂窝网络、分布式天线 系统（DAS）和商用Small Cell或Femtocell设备的干扰影响降至最 低。

智能电源监控（IPM） Aruba接入点持续监测和报告硬件能耗。接入点经过配置，也可 以基于空闲的以太网供电功率，启用或禁用某些功能，这在有线 交换机的PoE输出功率已经耗尽时非常有用。

绿色接入点能效

Aruba Wi-Fi 6接入点利用NetInsight的分析功能，可以根据客户端 密度在工作和休眠模式之间自动转换。欲了解更多信息，请参阅 绿色接入点概览。

 物联网平台功能

与所有Aruba Wi-Fi 6接入点一样，510系列内置BLE 5和

802.15.4（用于Zigbee支持）射频模块，可以简化部署和管理基于 物联网的位置服务、资产追踪服务、安全解决方案和物联网传感 器。这使组织能够将510系列用作物联网平台，从而消除重复基 础设施和额外IT资源的需求。

目标唤醒时间（TWT） 目标唤醒时间（TWT）建立客户端与接入点通信的时间表，非 常适合不经常保持通信的物联网应用。这个功能可以帮助重点 设备节约电能，并减少与其他重点设备对空口时间的竞争。

Aruba安全基础设施

Aruba 510系列包括Aruba  360 Secure Fabric的部件，用于帮助保护 用户身份验证和无线流量，包括：

WPA3和Enhanced Open

支持最新WPA版本，强化加密和身份验证。

Enhanced   Open为连接到开放网络的用户提供无缝保护，通过自

动对每个会话进行加密，提供对访客网络数据和用户密码的保 护。

WPA2-MPSK MPSK能够为WPA2设备实现更加简单的密钥管理：在更改一个 设备或设备类型的Wi-Fi密码时，不需要另外修改其他设备的Wi- Fi密码。这个功能需要ClearPass策略管理器的配合。

VPN隧道

在远程接入点（RAP）和IAP-VPN部署中，Aruba 510系列可以 用于建立一个通向移动控制器（作为VPN  集中器）的安全SSL/ IPSec VPN隧道。

可信平台模块（TPM） 为了强化设备保障，所有Aruba接入点都已经安装可信平台模 块，用于安全存储证书、密钥和启动代码。

简易和安全接入

为了简化策略实施，Aruba 510系列使用Aruba策略实施防火墙

（PEF）功能，将来自接入点的所有流量封装到移动控制器（或 网关），用于端到端加密和检查。策略的应用是基于用户角 色、设备类型、应用程序和位置，因此能够减少SSID、VLAN 和ACL的人工配置。策略实施防火墙（PEF）也是Aruba动态隔 离的底层技术。

高密度连接

每个510系列接入点的每个射频最多可以连接512个关联客户端

（一共1,024个）。在实际场景中，推荐的最大客户端密度取决 于环境条件。

灵活的运行和管理 Aruba接入点的一个独到之处是可以按照无控制器（Instant）或 基于控制器的模式运行。

无控制器（Instant）模式 在无控制器模式中，某个接入点会被选举作为整个网络的虚拟控 制器。欲了解Instant模式的更多信息，请阅读相关技术简报。

移动控制器模式

为了优化网络性能、漫游和安全，接入点将所有流量转发到移 动控制器，从而集中管理流量转发和隔离、数据加密以及策略 实施。欲了解更多信息，请阅读ArubaOS数据表。

管理选项

可用的管理解决方案包括Aruba Central（云管理）或Aruba

AirWave（多供应商本地部署管理解决方案）。

对于跨多个地点的大规模安装，接入点可以从工厂发运，并可 以通过Aruba Central或AirWave以零接触配置方式激活。这能 够缩短部署时间，进行集中化配置，并帮助管理库存。

附加Wi-Fi特性

每个接入点包括下列基于标准的技术：

发射波束形成（TxBF） 提高信号可靠性和范围

Passpoint Wi-Fi（版本2）（Hotspot 2.0） 为访客实现蜂窝到Wi-Fi的无缝转换 动态频率选择（DFS）

优化可用射频频谱的使用

最大比合并（MRC） 提高接收机性能

循环延迟分集/循环移位分集（CDD/CSD） 提高下行链路射频性能

空时分组编码（STBC） 扩大范围和增强接收

低密度奇偶校验（LDPC） 高效率纠错和提高吞吐量

规格

硬件版本

• AP-514：外置天线机型

• AP-515：内置天线机型

Wi-Fi射频规格

• 接入点类型：室内，双射频，5GHz 802.11ax 4x4 MIMO和

2.4GHz  802.11ax 2x2 MIMO

• 5GHz射频：

- 四空间流单用户（SU）MIMO为单个4SS HE160

802.11ax客户端设备实现高达4.8Gbps的无线数据速率（最高）

- 二空间流单用户（SU）MIMO为单个2SS HE80

802.11ax客户端设备实现高达1.2Gbps的无线数据速率（典型）

- 四空间流多用户（MU）MIMO为四个1SS（或两个

2SS）HE160  802.11ax DL-MU-MIMO客户端设备同时实现

高达4.8Gbps的无线数据速率（最大）

- 四空间流多用户（MU）MIMO为四个1SS（或两个2SS）HE80

802.11ax DL-MU-MIMO客户端设备同时实现高达2.4Gbps的无线数

据速率（典型）

• 2.4GHz射频：

- 二空间流单用户（SU）MIMO为单个2SS HE40

802.11ax客户端设备或两个1SS HE40 802.11ax DL-

MU-MIMO客户端设备同时实现高达574Mbps的无线数据速率

（最大）

- 二空间流单用户（SU）MIMO为单个2SS HE20

802.11ax客户端设备或为两个1SS HE20 802.11ax DL-

MU-MIMO客户端设备同时实现高达287Mbps的无线数据速率

（典型）

• 支持每个射频最多512个关联客户端设备和每个射频最多16 个BSSID

• 支持的频段（适用各个国家特定的限制）

- 2.400 至 2.4835GHz

- 5.150 至 5.250GHz

- 5.250 至 5.350GHz

- 5.470 至 5.725GHz

- 5.725 至 5.850GHz

• 可用信道：取决于配置的监管区域

• 动态频率选择（DFS）优化可用射频频谱的使用

• 支持的射频技术

- 802.11b：直接序列扩展频谱（DSSS）

- 802.11a/g/n/ac：正交频分复用（OFDM）

- 802.11ax：正交频分多址接入（OFDMA），最多16个资源单位

（用于80MHz信道）

• 支持的调制类型

- 802.11b：BPSK、QPSK、CCK

- 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM、256- QAM（专有扩展）

- 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256- QAM、1024-QAM（专有扩展）

- 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256- QAM、1024-QAM

• 802.11n HT支持：HT20/40

• 802.11ac VHT支持：VHT20/40/80/160

• 802.11ax HE支持：HE20/40/80/160

• 支持的数据速率（Mbps）

- 802.11b: 1, 2, 5.5, 11

- 802.11a/g: 6, 9, 12, 18, 24, 36, 48, 54

- 802.11n (2.4GHz): 6.5 至 300 (MCS0 至 MCS15, HT20

至 HT40)

- 802.11n (5GHz): 6.5 至 600 (MCS0 至 MVC31, HT20 至 HT40)

- 802.11ac: 6.5 至 3,467 (MCS0 至 MCS9, NSS = 1 至 4, VHT20 至 VHT160)

- 802.11ax (2.4GHz): 3.6 至 574 (MCS0 至 MCS11, NSS = 1 至

2, HE20 至 HE40)

- 802.11ax (5GHz): 3.6 至 4,803 (MCS0 至 MCS11, NSS = 1 至 4, HE20 至oHE160)

• 802.11n/ac数据包聚合：A-MPDU、A-MSDU

• 发射功率：能够以0.5dBm增量进行配置

• 最大（聚合，传导总计）发射功率（受限于当地监管要 求）

- 2.4GHz频段：+21dBm（每链18dBm）

- 5GHz频段：+24dBm（每链18dBm）

- 注：传导发射功率水平不包括天线增益；对于总体

（EIRP）发射功率，加上天线增益。

• 高级蜂窝网络共存（ACC）最大程度地降低来自蜂窝网络的 干扰

• 最大比合并（MRC）用于提高接收机性能

• 循环延迟分集/循环移位分集（CDD/CSD）用于提高下行链 路射频性能

• 空时分组编码（STBC）用于扩大范围和增强接收

• 低密度奇偶校验（LDPC）实现高效率纠错和提高吞吐量

• 发射波束形成（TxBF）用于提高信号可靠性和范围

• 802.11ax目标等待时间（TWT）支持低功率客户端设备

Wi-Fi天线

• AP-514：四个（内孔）RP-SMA连接器用于外置双频段天线

（A0到A3，对应射频链0到3）。在最坏情况下，射频接口与 外置天线连接器之间的内部损耗（由于双工接收电路）：

1.3dB（2.4GHz）和1.7dB（5GHz）。

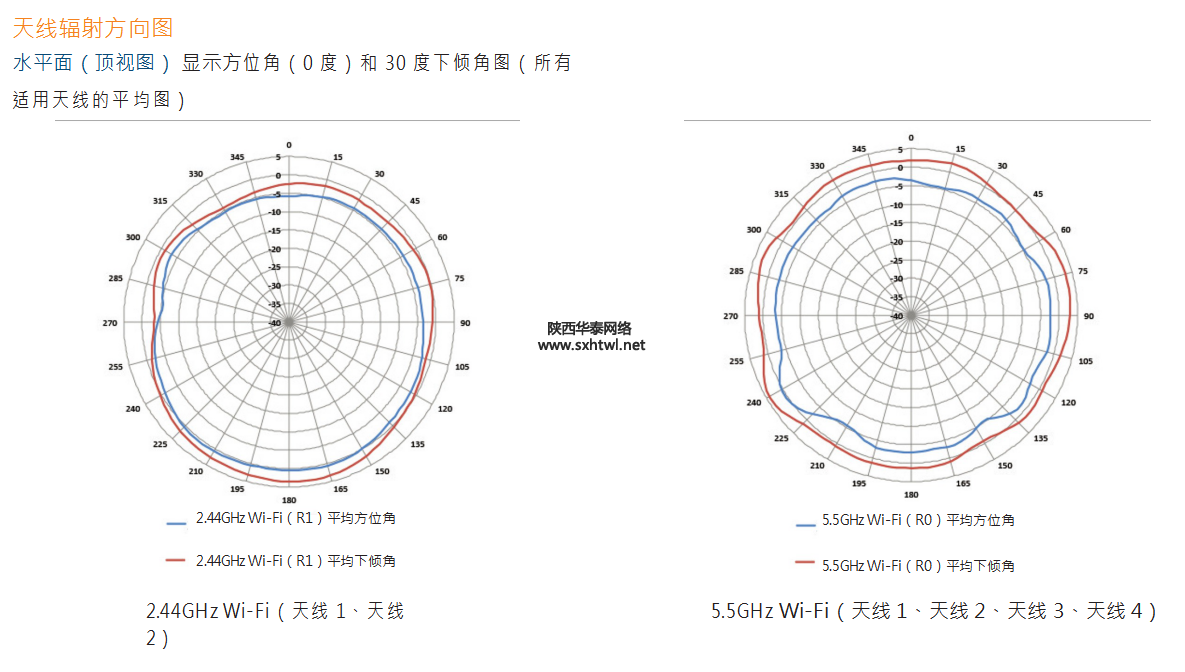

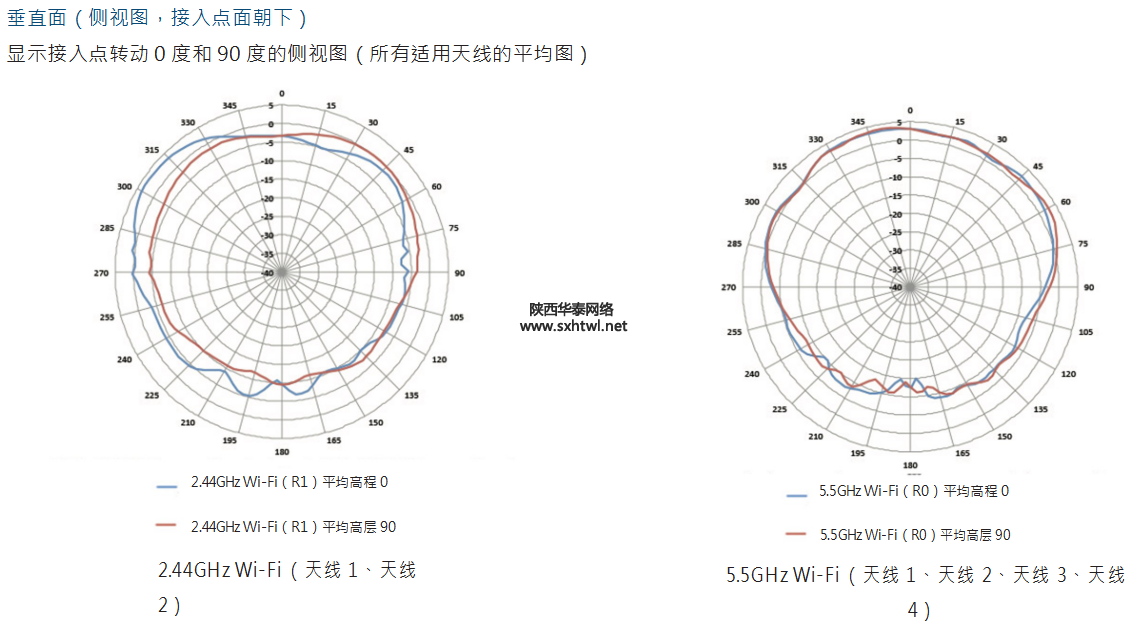

• AP-515：四根集成双频段全向下倾天线用于4×4

MIMO，2.4GHz和5GHz频段的峰值天线增益分别为4.2dBi和

7.5dBi。内置天线为接入点的水平吊顶安装方向进行了优 化。实现最大增益的下倾角大约为 30 度。

- 结合MIMO射频每根天线的辐射方向图，每天线有效辐射 方向图的峰值增益在2.4GHz频段和5GHz频段分别为3.8dBi和

4.6dBi。

其他接口

• E0：HPE SmartRate端口（RJ-45，最大协商速2.5Gbps）

- 自动感知链路速率（100/1000/2500BASE-T）和MDI/MDX

- 2.5Gbps速率符合NBASE-T和802.3bz规格

- PoE-PD：48Vdc（标称）802.3af/at/bt（Class 3或更高）

- 802.3az高能效以太网（EEE）

• E1：10/100/1000BASE-T以太网接口（RJ-45）

- 自动感知链路速率和MDI/MDX

- 802.3az高能效以太网（EEE）

• 网络端口之间的链路聚合控制协议（LACP）支持实现冗余 和更高容量

• DC电源接口：12Vdc（标称，+/- 5%），接受2.1毫米/5.5毫 米中间极性圆形插头（9.5毫米长度）。

• USB2.0主机接口（Type A连接器）

- 可以为附加设备提供最高1A/5W的电源

• 蓝牙5和Zigbee（802.15.4）射频（2.4GHz）

- 蓝牙5：最高8dBm的发射功率（Class 1）和-95dBm的接收 灵敏度

- Zigbee：最高8dBm的发射功率和-97dBm的接收灵敏度

- 集成垂直极化全向天线，具有大约30度的下倾角以及

3.5dBi（AP-515）或4.9dBi（AP-514）的峰值增益

• 可视指示器（两个多色LED）：用于系统和射频状态

• 重置按钮：恢复出厂设置，LED模式控制（正常/关闭）

• 串行控制台接口（专用，Micro-B USB物理插座）

• Kensington安全插槽

电源和功耗

• 接入点支持直接DC电源和以太网供电（PoE，在端口E0）。

• 如果DC电源和以太网供电都可用，DC电源优先于以太网供 电。

• 电源单独出售，详情见下面订购信息部分。

• 如果使用DC电源或802.3at（Class 4）/802.3bt（Class 5）以太 网供电，接入点运行将不受限制。

• 如果使用802.3af（Class 3）以太网供电并启用IPM功能，接入 点将在无限制的模式中开机，但可能根据以太网供电分配和 实际功耗来施加限制。施加的IPM功能限制及其顺序可以编 程。

• 不支持接入点在运行时使用802.3af（Class 3或更低）以太网供 电并禁用IPM。

• 最大（在最坏情况下）功耗：

- DC供电：16.0W

- PoE供电（802.3af，启用IPM）：13.5W

- PoE供电（802.3at/bt）：20.8W

- 以上均为未连接外部USB设备时的数值。在向此类设备分 配5W功率时，接入点的功耗（在最坏情况下）最高增加

5.7W（PoE供电）或5.5W（DC供电）

• 空闲模式的最大（在最坏情况下）功耗：12.6W（PoE）或

9.7W（DC）

• 深度休眠模式的最大（在最坏情况下）功耗：5.9W（PoE） 或1.5W（DC）

机械规格

• 尺寸/重量（AP-515，机件，不包括安装托架）：

- 200毫米（宽）x200毫米（深）x46毫米（高）/7.9英寸

（宽）x7.9英寸（深）x1.8英寸（高）

- 810克/28.5盎司

• 尺寸/重量（AP-515，发运）：

- 230毫米（宽）x220毫米（深）x72毫米（高）/9.1英寸

（宽）x8.7英寸（深）x2.8英寸（高）

- 1,010克/35.5盎司

环境规格

• 工作条件：

- 温度：0至+50°C（+32至+122°F）

- 湿度：5%至93%，无凝结

- 接入点经过Plenum等级认证，可用于空气处理空间

- ETS 300 019 Class 3.2环境

• 存储和运输条件：

- 温度：-40至+70°C（-40至+158°F）

- 湿度：5%至93%，无凝结

- ETS 300 019 Class 1.2和Class  2.3环境
